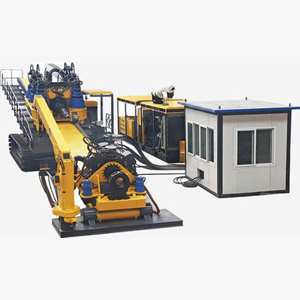

Установка Горизонтально-направленного Бурения FDP-450

FDP-450

1. Усилие подачи буровой установки
Зубчатое колесо и зубчатая рейка установки горизонтально-направленного бурения FDP-450 имеют бесступенчатую систему настройки. Скорость 0-7.5 м/мин, 450 т, 0-27 м/мин, 130 т.
Шесть двигателей Зауэра-Данфосса и гидравлический редуктор Dinamicoil укомплектованы для модели УГНБ FDP-450. Также данная установка горизонтально-направленного бурения в своей комплектации имеет ограничитель натяжения операционной панели, усилие подачи может быть настроено в соответствии с требованиями рабочего процесса.
2.Ротор
0-120000 Нм 0-42 об/мин, 0-60000 Нм 0-84 об/мин. Четыре двигателя, отличающихся большим крутящим моментом даже на низких скоростях, предоставлены французской компанией Poclain Industries. Данные двигатели достигают ротации при первой понижающей передачи, которая имеет больший крутящий момент и меньшую потерю момента при высокоскоростной работе, благодаря механизму редуктора. Установка горизонтально-направленного бурения FDP-450 оснащена ограничителем крутящего момента в операционной зоне, что позволяет настраивать показатели вращения и избегать повреждения бурового инструмента при работе. При использовании буровой штанги меньшего диаметра, всегда остается место, для работы контроллера.
3. Питание
Питание установки горизонтально-направленного бурения происходит за счет двух дизельных двигателей (392 кВт, 2100 об/мин), предоставленных компанией Cummins Power Ltd. Двигатели могут работать независимо или одновременно, последнее обеспечивает больший уровень стабильности работ. Раздаточная коробка произведена по немецким технологиям, она имеет один ведущий вал и два вторичных вала. Гидравлическая система совмещает в себе десять гидравлических насосов американской компании Saou-Danfoss Co. Эффективность бурения обеспечивается совместной работой закрытой системы и механизма отслеживания загрузки.
4.Характеристики буровой установки
Тяжелая установка горизонтально-направленного бурения FDP-450 смонтирована на транспортной базе, гусеничного типа. Она имеет две гусеничные линии. Установка горизонтально-направленного бурения имеет разделенную конструкцию, одна из частей которой состоит из основной машины (стрелы, буровой коронки, зажимного механизма и др.), общая высота 16.5 м, оснащенная дизельным двигателем (145 кВт), общая ширина 3.15 м, вес около 38 т. Другая составная часть включает в себя энергоблок, систему привода гусениц. Скорость основной машины 2 км/ч, скорость передвижения энергоблока: 3 км/ч.
5.Зажимной механизм
Зажимной механизм установки горизонтально-направленного бурения FDP-450 представляет собой трехклещевой захват, автоматически централизованный, который обеспечивает надежное закрепление, соответствующее стандартам, зажимной механизм может продвигаться по всей длине стрелы. Зажимное усилие может быть настроено, с целью снижения уровня изнашивания бура и захватного механизма. Максимальный крутящий момент зажима составляет 240000 Нм, максимальный крутящий момент позиционирования – 120000 Нм.
6.Кран
Буровая установка горизонтально-направленного бурения оснащена краном, установленном на опорном кронштейне, максимальная грузоподъемность 4000 кг.
7.Система контроля
Благодаря смешанному энектро-дизельному питанию, широкому выбору режимов управления, отделению основного электроблока, обеспечивается безопасный и надежный контроль работы.
8.Кабина оператора
Кабина укомплектована кондиционером, она достаточна просторна для комфортной работы оператора. В ней имеются различные датчики, предоставляющие точную информацию о процессе бурения: датчики давления, тягового усилия и др.
9.Основной блок установки горизонтально-направленного бурения не имеет в комплектации буровой насос, он может быть установлен самим заказчиком отдельно. Дополнительное оборудование включает трубовые соединения, масляный фильтр, раздаточную коробку (200 т, 500 т) и др.

10.Стрела
Подставка: выполнена из высококачественного сплава
Стрела: выполнена из сварных стальных листов
Стрела оснащена опорой для облегчения процесса погружения и вывода бура.
11.Гидравлическая система
Основной контрольный клапан: произведен американской компанией  Saou-Danfoss Co.
Гидравлический шланг: произведен итальянской компанией Manuli Hydraulics Co.
Гидравлические составляющие: произведены китайской компанией Liming Hydraulic Co.
Способ охлаждения: водоохлаждение
При температуре 30-65° гидравлическая система будет демонстрировать лучшие показатели работы. Для этого установка горизонтально-направленного бурения оснащена системой контроля температуры. Система охлаждения начинает работать при условиях повышения температуры масла до 60°, а система обогрева начинает функционировать при падении температуры ниже 20°, это обеспечивает идеальное функционирование системы гидравлики. Если гидравлическая система не имеет практичной структуры для эксплуатации, то она будет бесполезна при ее оснащении большим баком для масла и радиатора, потому что будет происходить нагрев всей системы. Поэтому такая комплектация является нецелесообразной, если оставить без изменений системы охлаждения и нагревания. Более практичным считается снижение  уровня выделяемого гидравлической системой тепла, и улучшение эффективности гидравлической системы.
12. Установка горизонтально-направленного бурения F DP-450 оснащена  системой контроля лебедки, промывочным вертлюгом, механизмом завинчивания с резьбой (он отличается высокой надежностью, прочностью, простотой использования. Наша компания запатентовала данную технологию) и др.
13.Бак для дизельного топлива
Основной блок оснащен одни баком, электроблок – двумя.
