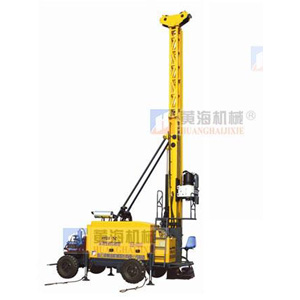

Гидравлическая Буровая Установка HYDX-5C

Описание
Новая модель гидравлических установок HYDX-5C является современным буровым оборудованием, смонтированным на колесной базе. Данная буровая установка создана на базе новейших местных и иностранных технологий. Установка имеет практичную конструкцию, она отличается большой эффективностью. Гидравлическая буровая установка проста в управлении и уходе.

Особенности
Данная буровая установка является полностью гидравлической, она представляет собой гидравлический буровой станок, помещенных на колесную базу. Буровая головка приводиться в действие при помощи двигателя (два скоростных режима, механическая бесступенчатая коробка передач), который отличается простой структурой. Ротор подается и приводиться в движение с системной связи с вращателем и масляным цилиндром. Система имеет функцию: если шток поршня масляного цилиндра движется на определенное расстояние, то головка проходит двойное этому расстояние. Положение стрелы может быть настроено в рамках от 0 до 90 градусов для пробуриваемого отверстия. Гидравлическая буровая установка имеет низкий центр тяжести, что обеспечивает стабильность всей установки. Данная буровая установка предоставляет оператору отличный обзор и удобные рабочие условия.

Преимущества:
1.Надежная работа
Благодаря тому, что все важнейшие детали наша компания приобретает за рубежом, дизельный двигатель, гидравлический насос, основные клапаны, двигатели, гусеничные дросселя, ключевые детали гидравлической системы – все произведены известными международными и местными  торговыми марками.
2.Высокая эффективность
Благодаря большому крутящему моменту, высокой мощности, практичной конструкции, современному методу управления длинной буровой штанге (6 м), достигается ровная стабильная работа с высокой эффективностью.
3.Защита окружающей среды
Благодаря низкому показателю выброса дизельного двигателя, небольшому шумовому загрязнению, гидравлическая буровая установка подходит для эксплуатации в городах.
4.Экономия энергии
Благодаря инновационной технологии контроля нагрузки, достигается сокращение потребляемой установкой энергии, снижается теплообразование до минимального уровня.
Благодаря компактной конструкции, инновационному дизайну, надежной работе, простоте управления, данная установка является идеальным выбором среди гидравлического бурового оборудования на современном местном рынке.

Применение
Гидравлическая буровая установка HYDX-5С подходит для вертикального и наклонного бурения. Они используется для разведки и разработки минеральных ресурсов (нефти, угля, природного газа) в геологии, металлургии, гидрогеологии и др. Гидравлическая буровая установка может быть оснащена алмазным буром или буром с усиленными твердыми сплавом пластинами. Правильная эксплуатация и уход гарантируют лучшую работу на протяжении длительного срока службы. Поэтому клиенты должны строго придерживаться инструкции по применению и уходу при работе с установкой. В случае повреждения оборудования или травмирования обслуживающего персонала в следующих ситуациях, всю ответственность должен нести клиент:
Иное применение, отличное чем указанное в руководстве.
Самовольная смена комплектации установки.
Нагрузки превышающие те, что указаны в руководстве.
Уход отдельных частей или всей машины, противоречащий указанному в руководстве.

Основные Параметры
Все данные таблицы были выведены в соответствии с рабочим опытом. Рабочие характеристики бурения будут зависеть от инструментов и характеристик, технологии бурения и используемого оборудования.

Дизельный двигатель   Модель Cummins 6CTA8.3-C195 (турбонагнетатель и водоохлаждение)
Расход   8.3 л
  Мощность 145 кВт
Номинальная скорость (фабричная настройка) 2200 об/мин
Характеристики бурения BQ 1500 м
NQ 1300 м
HQ 1000 м
PQ 680 м
Буровая головка Двигатель Двойной гидравлический насос –переменный и реверсивный Маркер:SAUER-DANFOSS
Скорость Два скоростных режима/ бесступенчатая коробка передач 0-1145 об/мин
Отношение 1ая 8.776:1 2ая 2.716:1
Открывающий механизм Боковое проскальзывание, гидравлический привод
Гидравлический зажимной патрон (PQ) Гидравлический открывающий механизм, зажатие тарельчатой пружиной, зажимное усилие 222- 400 Н
  Максимальный крутящий момент 4650 Н·м
Диаметр штанги 121 мм
Максимальное подъемное усилие ротора 150 кН
Максимальная сила подачи 75 кН
Первичный насос Аксиально-поршневый гидравлический насос или трехцилиндровый насос, служащий для вращения ротора, бурового насоса, основной лебедки, стрелы. Маркер: DANFOSS 1й насос:150 л/мин при 28.5 МПа, 2й насос: 120 л/мин при 25 МПа, 3й насос: 102 л/мин при 25 МПа
Гидравлический бак Емкость 420 л
Скорость подъема (один трос) 38-70 м/мин (пустая катушка)
Тяговой канат Подъемное усилие (один канат) 77 кН
Лебедка Диаметр стального троса 18 мм
  Длина стального троса 50 м
  Скорость подъема (один трос) 164 м/мин (пустая катушка)
Трос Подъемное усилие (один трос) 12 кН (пустая катушка)
Лебедка Диаметр стального троса 6 мм
  Длина стального троса   1500 м
  Высота стрелы 11 м
  Угол наладки стрелы 0°—90°
  Угол бурения 45°—90°
Стрела Ход подачи 3800 мм
  Проскальзывание 1500 мм
  Подъемное усилие 15000 кг
  Усилие подачи 7500 кг
  Тяговое усилие штанги 3 или 6 м
      Буровой насос       Шатнгодержатель Тип Тройной плунжерный насос
Модель BW250
Ход   100 мм
Выход 250,145, 90, 52 л/мин
Давление на выходе 2.5, 4.5, 6.0, 6.0 МПа
Диапазон захвата 55.5-117.5 мм через отверстие Ф154 мм
    Другие Вес   10000 кг
Рабочие размеры (д × ш ×в ) 5652×2130×1020 мм
Размеры при транспортировке (д × ш ×в ) 5970×2130×2730 мм
Транспортная база Колесная база
