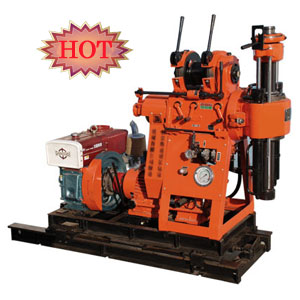

Роторный станок колонкового бурения XY-1
Введение
Роторный станок колонкового бурения использует вращательное движение бурового наконечника для разрезания и разбивки твердых пород. Он особенно подходит для инженерно-геологических исследований, строительства железных дорог, мостов, гидроэлектростанций и фундаментов дамб. Станок для колонковго бурения также используется для бурения небольших скважин для цементации, взрывных скважин, небольших водозаборных скважин и т.д. Кроме того, эта буровая установка применяется для геологического колонкового бурения и геофизических исследований.
Характеристики
1. Роторный станок колонкового бурения оборудован гидравлическим механизмом подачи для повышения эффективности работы и снижения трудоемкости работ.
2. С манометром для измерения давления в скважине удобно проводить исследования забойных условий.
3. Рычаги контроля работы установки для колонкового бурения удобно расположены.
4. Роторный станок колонкового бурения отличается компактностью конструкции, небольшим размером, простотой демонтажа и легким весом. Он безусловно подходит для работы как на равнинной поверхности, так и в горных районах.
5. Оснащен зажимным устройством и буровой штангой, которая может быть заменена без прекращения работы буровой установки. Благодаря этому достигается безопасность и надежность работ.
Технические характеристики
1. Параметры роторного станка колонкового бурения
| Единица | Значение |
| Диаметр скважины (мм) mm | 75, 91, 110, 130, 150 |
| Глубина бурения (м) | 150, 100, 70, 50, 30 |
| Диаметр буровой штанги (мм) | 51 |
| Угол наклона скважины (°) | 90°-75° |
| Габаритные размеры (Д × Ш × В) (мм) | 1750 × 780 × 1275 |
| Вес (Без источника питания) (кг) | 595 |
2. Вращающее устройство станка колонкового бурения
| Единица | Значение |
| Вращение ротора (четыре зубчатых передачи) (об/мин.) | 71, 142, 310, 620 |
| Ход ротора (мм) | 450 |
| Максимальная скорость движения ротора вверх (холостой ход) (м/с) | 0.05 |
| Максимальная скорость движения ротора вниз (холостой ход) (м/с) m | 0.067 |
| Максимальное давление подачи ротора (кН) | 15 |
| Максимальная подъемная сила ротора (кН) | 25 |
| Максимальный выходной крутящий момент ротора (кН·м) | 1.25 |
3. Буровая лебедка станка колонкового бурения
| Единица | Значение |
| Максимальное тяговое усилие (кН) | 15 |
| Скорость вращения барабана (об/мин) | 19, 38, 84, 168 |
| Скорость наматывания троса барабаном (два слоя) (м/с) | 0.166, 0.331, 0.733, 1.465 |
| Диаметр барабана (мм) | 140 |
| Диаметр стального троса (мм) | 9.3 |
| Длина стального троса (м) | 35 |
| Диаметр тормозного шкива (мм) | 252 |
| Ширина тормозной ленты (мм) | 50 |
4. Водяной насос роторного станка колонкового бурения
| Единица | Значение |
| Тип | Горизонтальный, Одноцилиндровый, Двойного действия |
| Максимальная подача(л/мин.) | 95 (77) |
| Максимальное допустимое давление (мПа) | 1.2 |
| Рабочее давление (мПа) | 0.7 |
| Количество ходов (раз/мин) | 120 (96) |
| Диаметр цилиндра (мм) | 80 |
| Ход поршня (мм) | 100 |
5. Масляный насос станка колонкового бурения
| Единица | Значение |
| Тип | Насос шестеренчатого типа |
| Модель | 1APF8.OL05P07 |
| Номинальное давление (мПа) | 10 |
| Подача насоса (мл/об) | 8 |
| Номинальная частота вращения (об/мин.) | 1965 |
6. Силовая установка роторного станка колонкового бурения
| Единица | Значение |
| Дизельный двигатель | |
| Модель | ZS1105 |
| Мощность (кВт) | 13.2 |
| Номинальная частота вращения (об/мин.) | 2200 |
| Электродвигатель | |
| Модель | Y160M-4 |
| Номинальная мощность (кВт) | 11 |
| Номинальная частота вращения (об/мин.) | 1460 |
7. Общий рисунок роторного станка колонкового бурения
| Номер | Название | Кол-во | Описание | Заметки |
| 1-1-0 | Рама вышки | 1 | Сборный | Не показан на рисунке |
| 1-2-0 | Корпус | 1 | Сборный | |
| 1-3-0 | Гидравлическая система | 1 | Сборный | |
| 1-4-0 | Вращающее устройство | 1 | Сборный | |
| 1-5-0 | Зубчатая передача | 1 | Сборный | |
| 1-6-0 | Буровая лебедка | 1 | Сборный | |
| 1-7-0 | Редуктор | 1 | Сборный | |
| 1-8-0 | Водный насос | 1 | Сборный | |
| 1-9-0 | Натяжной шкив | 1 | Сборный | |
| 1-10-0 | Силовая установка (Дизельный двигатель) | 1 | Сборный | |
| 1-11-0 | Силовая установка (Электродвигатель) | 1 | Сборный | Выборочно |
| 1-12-0 | Вертлюг | 1 | Сборный | Не показан на рисунке |
| 1-13-0 | Буровая штанга | 1 | Сборный | Не показан на рисунке |
| 1-14-0 | Буровые инструменты | 1 | Сборный | Не показан на рисунке |
| 1-15-0 | Инструменты | 1 | Сборный | Не показан на рисунке |
Мы являемся крупномасштабным поставщиком станков колонкового бурения в Китае. Основанная в 1969 году, компания имеет значительный производственный опыт. Подавляющее большинство продукции экспортируется в более чем двадцать стран и регионов, таких как Россия, Канада, Австралия, Турция, Иран, Южную Америку и так далее. Если вы хотите приобрести станок колонкового бурения, посетите наш вебсайт или свяжитесь с нами напрямую.
