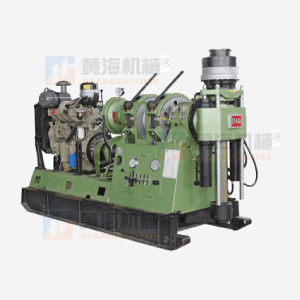

Станок Колонкового Бурения XY-44A

Описание
Будучи роторным типом бурового оборудования, станок колонкового бурения XY-44A оснащается алмазным буром либо буром, армированным штырями из карбида вольфрама, а также гидравлическим тормозом. Подача бура происходит за счет двух цилиндров, которые способны вводить бур на большую глубину. Доступ масла обеспечивается с двух каналов гидравлической системы впрыскивания, оснащенной гидрозатвором. Данный тип оборудования колонкового бурения широко применяется для геологической разработки, геогического бурения, строительства фундаментов, сваестроительства.
Станок колонкового бурения XY-44A выполнен по новейшим технологиям. Данные технологии применяются для различного вида оборудования, даже для того, которое служит для строительства глубоких скважин большого диаметра. Они заметно улучшают производительность и буровую эффективность установок.

Особенности
1.Станок колонкового бурения XY-44A имеет 8 скоростных режимов, он отличается большим крутящим моментом даже при низкой скорости. Максимальный крутящий момент достигает 3200 Н•м. Станок колонкового бурения XY-44A оснащается алмазным буром либо буром, армированным штырями из карбида вольфрама, он служит для геологической разведки, фундаментного бурения и др.
2.Благодаря большому внутреннему диаметру ротора (93 мм), бур подается при помощи гидравлических цилиндров с большим ходом в 600 мм. Благодаря адаптивности, бур может быть применен во многих областях: для бурения скважин с большим диаметром, бурения с отбором керна и др. Данный станок колонкового бурения XY-44A отличается эффективностью, небольшим коэффициентом ошибок и сбоев.
3.Благодаря большой мощности бурения, данный станок колонкового бурения XY-44A способен осуществлять бурение на глубину 1000 мм с буровой штангой в 71 мм.
4.Небольшой вес, простота разборки, демонтажа всех деталей. Вес крупнейшего механизма 300 кг. Весь станок имеет вес в 2150 кг. Все это подтверждает пригодность данной установки к частой транспортировке и работе в горной местности.
5.Закрепляемые при помощи тарельчатой пружины и ослабляемые под действием гидравлического цилиндра, гидравлические патроны с тремя зажимами сцентрированы относительно друг друга. Они демонстрируют большую захватывающую силу.
6.Для стабильности и ровности работы установка колонкового бурения оснащена гидроторомозом.
7.Подача масла происходит посредством шестеренчатого насоса, который прост в установке и эксплуатации. Данный насос снижает уровень потребления энергии и температуру масла гидравлической системы. Таким образом, обеспечивается стабильность процесса бурения. Ручной масляной насос может быть использован в отверстии для погружения буровых инструментов, если основной двигатель внезапно прекратил работу.
8.Благодаря компактной структуре, при которой все детали располагаются на виду, без перекрывания, что обеспечивает простоту ухода.
9.Благодаря низкому центру тяжести и большому расстоянию перемещения до 460 мм, станок является стабильной машиной, даже при работе на высоких скоростях.
10.Вся информация о ходе бурения и состоянии грунта отслеживается специальными датчиками. В силу автономности и высокого уровня автоматизации, установка колонкового бурения XY-44A способно значительно сократить траты на эксплуатацию, увеличить приспосабливаемость.
11.Установка колонкового бурения XY-44A работает стабильно и ровно даже при бурении на большую глубину.
12.Используя одинарную или двойную передачу, можно добиться понижения затрат энергии и температуры масла гидравлической системы.
13.В случае внезапного отключения энергии, ручной масляной насос может быть использован для поднятия бура.
14.Станок отличается компактностью и практичностью.
15.Процесс бурения упрощается, благодаря антивибрационным инструментам с долгим сроком службы.

3. Спецификации
1). Характеристики бурения
Колонковое бурение

Типы буровых штанг Размер Глубина бурения
Струг внутри и снаружи Ф43×6 мм 1400 м
Буровые шатнги, произведенные в Китае Ф54×6 мм 1000 м
Ф67×6 мм 830 м
Утолщенный внутренний слой Ф50×5.5 мм 1300 м
Ф60×6 мм 950 м
Извлекаемый керноприемник Ф55.5×4.73 мм 1400 м
Ф71×5 мм 1000 м
Ф89×5 мм 800 м
Буровая штанга, выполненная в соответствии со стандартами ассоциации владельцев предприятий по производству оборудования для алмазного бурения Утолщенный внутренний слой   BW 1250 м
NW 1000 м
HW 660 м
Извлекаемый керноприемник BQ 1400 м
NQ 1100 м
HQ 750 м

2). Гидро-геологическое бурение

Тип бура Диаметр скважины Глубина бурения
60 мм (усиленная внешняя поверхность)   200 мм 800 м
73 мм (усиленная внешняя поверхность) 350 мм 500 м
89 мм (усиленная внешняя поверхность) 500 мм 300 м

3). Фундаментостроение
Диаметр скважины при бурении с усиленной буровой штангой в 89 мм
Мягкий грунт: 1000 мм
Жесткая порода: 600 мм
Глубина бурения: 100 м
2. Угол бурения: 0°﹣360°
3. Мощность двигателя
ЭлектромоторY225S-4 37 кВт 1480 об/мин
Дизельный двигатель Deutz F6L 912 82 кВт 1500 об/мин
4. Ротор
Тип: подача двойным масляным цилиндром под действием давления, механическое вращение.
Внутренний диаметр ротора: 93 мм
Скорость:

Скорость  основной машины (об/мин) 1480 (для кернового бурения)
Низкая скорость вперед (об/мин) 83, 152, 217, 316
Высокая скорость вперед (об/мин) 254, 468, 667, 970
Скорость назад (об/мин) 67, 206

Максимальный крутящий момент: 3.2 кН·м
Ход ротора: 600 мм
Максимальное подъемное усилие ротора: 120 кН
Максимальное тяговое усилие: 90 кН
5. Лебедка бурового станка
Планетарная передача
Диаметр троса: 17.5 мм или 18.5 мм
Емкость катушки (170 кг/мм2):
(трос 17.5 мм) 110 м
(трос 18.5 мм) 90 м
Максимальное подъемное усилие: 45 кН
Скорость подъема троса
Скорость силовой системы 1000 об/мин: 0.47, 0.86, 1.22, 1.78 м/сек
Скорость силовой системы 1500 об/мин: 0.70; 1.29; 1.84; 2.68 м/сек
Скорость силовой системы 1700 обмин: 0.805, 1.485, 2.12, 3.08 м/сек
6. Зажимной патрон
Сухое фрикционное сцепление
7. Коробка передач
Коробка передач со скользящими зубчатыми колесами (4 скорости вперед, одна назад)
8. Масляной насос
Одинарный шестеренчатый насос
Расход: 32+12 л/мин
Рабочее давление: 0-8 МПа
Максимальное давление: 12 МПа
9. Гидротормоз
Рабочая скорость (об/мин): 700-800
Компенсирующая скорость: 3-8 м/сек
Компенсирующая нагрузка: 45 кН
10. Буровая рама
Скользящая рельсовая база
Ход буровой установки назад: 460 мм
11. Габариты ( Д х Ш х В ): 3030×1100×1890 мм
12. Вес (без энерго системы): примерно 2150 кг
13. Максимальный вес подзарядного механизма: 300 кг.
