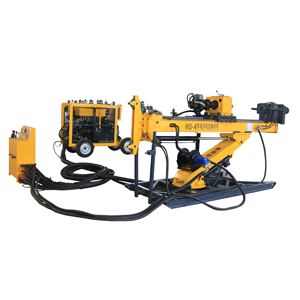

Полностью гидравлический буровой станок для подземных работ HYKD-4
Главная страница » Продукция » Буровая Машина » Станок Для Колонкового Бурения » Гидравлический Станок Колонкового Бурения » Полностью гидравлический буровой станок для подземных работ HYKD-4
I. Описание
Гидравлический буровой станок для подземных работ HYKD-4 применяется в угольной промышленности, металлургии, геологии, строительной промышленности и др. Гидравлические установки для подземного бурения также используются для бурения отверстий большого диаметра для оттока газа, и отверстий для нагнетания воды в шахты и тоннели. Кроме того, они подходят для горизонтального поверхностного бурения (бурение скважин большого диаметра).
| Характеристики | Единица измерения | Параметр | Примечание | ||||
| Крутящий момент | Н.м | 1340 | при 490 об/мин | ||||
| Скорость вращения | об/мин | 0-489-876 | |||||
| 0-671-1200 | |||||||
| Грузоподъемность | кН | 98 | |||||
| Feeding Force | кН | 50 | |||||
| Номинальная мощность электродвигатель | кВт | 75 | Y280S-4-35B | ||||
| Номинальная скорость вращения электродвигателя | об/мин | 1478 | |||||
| Ход подачи | mm | 1800 | |||||
| Скорость подъема буровой головки | Рабочая | мм/с | 31.4 | ||||
| Макс. | мм/с | 88 | |||||
| Скорость опускания буровой головки | Рабочая | mm/c | 61.58 | ||||
| Макс. | mm/c | 172.4 | |||||
| Гидравлический насос | Основной насос ERR100B |
Номинальное давление |
МПа |
28 | |||
Макс. подача |
л/мин |
148 | |||||
Средний насос A10VO18 |
Номинальное давление |
МПа | 28 | ||||
| Макс. подача | л/мин | 26.64 | |||||
Задний насос A10VO10 |
Номинальное давление |
МПа | 28 | ||||
Макс. подача |
л/мин | 14.8 |
|||||
| Грузоподъемность канатной лебедки (одноканатной) | т | 0.8 | |||||
| Мин. скорость канатной лебедки | м/мин | 91 | Диаметр каната |
мм |
6 | ||
Макс. скорость канатной лебедки |
240 | ||||||
| Мин. подача бурового насоса | л/мин | 160 | при 2.5 МПа | ||||
| Макс. подача бурового насоса | МПа | 10 | при 44 л/мин | ||||
| Угол бурения | ° | От 0 дo 150 | Постоянно регулируется | ||||
| Буровая штанга. Глубина бурения | мм |
Φ55.5 × 1500 BQ |
500 м |
||||
мм |
Φ69.9 × 1500 NQ |
400 м |
|||||
мм |
Φ88.9 × 1500 HQ |
250 м |
|||||
мм |
Φ114.3 × 1500 PQ |
150 м |
|||||
| Габариты главной машины | мм | (Д × Ш × В) | 3730 × 1200 × 1850 | ||||
| Вес главной машины | кг | 3500 | |||||
