Описание:

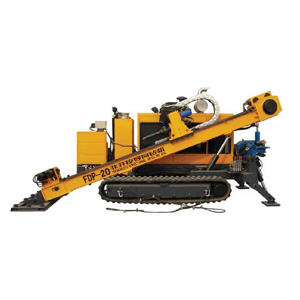

FDP-20 является гидравлической установкой горизонтально-направленного бурения, она является мобильной, оснащенной гусеницами с резиновыми лентами, мощным двигателем. Установка горизонтально-направленного бурения FDP-20 удобна в транспортировке и отличается энергетической независимостью. Работа отличается стабильностью и мощностью, благодаря дизельному двигателю Cummins. Ротация бура происходит под действием двойного двигателя, при этом вращение отличается ровностью и большим крутящим моментом. Силовая головка оснащена самоподвесным зажимным механизмом для снижения уровня изнашивания резьбы бура, облегчения процесса эксплуатации. Гидрошланги помещены в защитный короб для продливания срока службы. Установка горизонтально-направленного бурения имеет цилиндр с настраиваемым углом, возможностью настроить уклон бура, эффективную систему контроля на большом расстоянии, цепной механизм подачи и подъема бура,. Двойные держатели обеспечивают ровность и эффективность позиционирования бура. Установка горизонтально-направленного буреия  FDP-20 имеет преимущества гидравлического привода, централизированного контроля, простого управления.

Параметры:

Основная машина установка FDP-20
Мощность двигателя Cummins 110 кВт @2200 об/мин
Количество цилиндров 6
Максимальное усилие подачи 200 кН
Максимальное подъемное усилие 200 кН
Номинальный крутящий момент   6000 Н·М
Скорость ротора низкая 0-70 об/мин
Высота  0-140 об/мин
Ход подачи 3500 мм
Диаметр направляющей Ф89 мм
Угол бурения   8°—18°
Давление гидравлической системы 20 МПа
Скорость перемещения 1.6  км/ч
Структура Оснащенный буровым насосом и гусеницами резиновыми лентами
Диаметр  (д×ш×в) 5900×2100×2000 мм
Вес 6500 кг
Буровой насос
Спецификация BW-160A
Максимальный расход   160 л/мин
Максимальное давление 10 МПа
Система производства бурового насоса
Бак бурового раствора 1.5 м3
Буровые инструменты и дополнительные детали
Характеристики бура Ф60×3000 мм
Направляющая Ф89 мм
Расширитель Ф179,Ф259,Ф313,Ф365,Ф417 мм
Дистрибутор 30 т
Гидравлический якорь Опционально
Автоматический механизм загрузки Опционально
Отслеживающий механизм   Опционально
