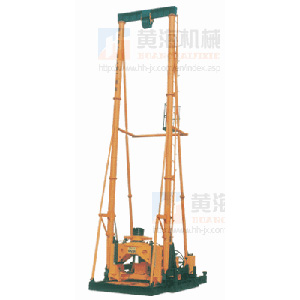

Буровая Установка Для Инженерно-строительных Работ (с Буровой Вышкой) GM-20A

Главная страница » Продукция » Буровая Машина » Буровая Установка Для Инженерно-строительных Работ » Буровая Установка Для Инженерно-строительных Работ (с Буровой Вышкой) GM-20A

Описание
Буровая установка для инженерно-строительных работ GM-20A соединяет в себе преимущества роторного станка с роторным столом, роторной буровой установки и установки для бурения с агрегатной головкой. Буровая установка с вышкой отличается большим крутящим моментом, высокой эффективностью бурения, высокой точностью бурения.Она имеет несколько скоростных режимов. Для осуществления бурения установка может быть гидравлически запрессована и распрессована. Гидроцилиндр подъемной вышки может работать на очень большой скорости. При использовании подъемной вышки, арматурный каркас может загружаться напрямую.
Дополнительная лебедка отличается большим подъемным усилием. Буровая установка для инженерно-строительных работ GM-20A установлена на гусеничной базе. Что позволяет легче позиционировать буровой инструмент в отверстии. Буровая штанга может осуществлять возвратное бурение, а также прямое бурение. Буровая установка для инженерно-строительных работ подходит для бурения смешанных формации, даже особо твердых. Буровая установка предназначена для бурения скважин большого диаметра (для мостов, скоростных трасс, высотных зданий).

Компоненты
Буровая установка для инженерно-строительных работ GM-20A состоит из буровой головки, ротора, лебедки, зажимного патрона, системы контроля скоростей, масляного насоса, дизельного двигателя.

Особенности
1.Благодаря практичной структуре, буровая установка отличается небольшим размером и легким весом.
2.Установка подходит для использования с различными технологиями, она может быть использована в различных сферах. Буровая установка для инженерно-строительных работ отличается большим крутящим моментом, точностью бурения.
3.Ротор установки фиксирован. Буровая установка прокладывает скважины небольшого размера.
4.Прессованная балансирным двигателем, буровая установка GM-20A отличается большой эффективность бурения, большим зажимным усилием.
5.Ход стрелы составляет 1500 мм. Входное отверстие достаточно открыто, в итоге бур продвигается просто, без затруднений.
6.Благодаря гидроцилиндру подъемной вышки, подъем отличается безопасностью даже на большой скорости. Буровая установка проста в уходе и обслуживании.
7.Гусеничная база.
8. Буровая установка отличается стабильной работой. Они гибка в эксплуатации.

Параметры

1.Характеристики бурения
φ168 буровая штанга реверсивной циркуляции
Буровой диаметр  2000 мм
Глубина бурения  80 м
 2.ротор
модель: Ротор, Фиксированный; балансирный двигатель, прессованый
Скорость вращения: вперед, 5я передача  10.4, 19, 31, 49.3, 76.5 об/мин
Назад, 5я скорость  11.8 об/мин
Максимальный крутящий момент  40000 Нм
Максимальное зажимное усилие штанги  100000 Н
Максимальная подъемная сила стрелы  120000 Н
Ход подачи  400 мм
Размер скважины   φ247×223 мм  шестигранное отверстие
 3.Лебедка
(1) Основная лебедка
 Модель: планетарная передача, Ручной тормоз
Максимальное подъемное усилие (один трос)  45000 Н
Номинальная подъемная сила (6 тросов)  270000 Н
Скорость подъема (один трос)  0.68, 1.25, 2, 3.2, 5 м/сек
Диаметр троса  18.5 мм
Емкость лебедки  90 м
(2)Дополнительная лебедка
Модель: 2K-H планетарня передача, ручной тормоз
Максимальная подъемная сила  30000 Н
Подъемная скорость  0.6, 1.15, 1.79, 2.85, 4.41 м/сек
Диаметр троса  φ15.5 мм
Емкость катушки  80 мм

Дополнительные части

1. SF-168 Промывочный вертлюг
2. CF-180 Вкладыш ротора
3. 6BS Буровой насос
4. ZF-222A Шестигранная буровая штанга
5. ZFL-180 Буровая штанга обратной циркуляции
6. H3-18t Поворотный блок
7. TF-180 Подъемный механизм

Упаковка
Установка бурения для инженерно-строительных работ GM-20A не требует дополнительной упаковки.
