Туннельный Станок Для Колонкового Бурения

Главная страница » Применение » Туннельный Станок Для Колонкового Бурения

Описание

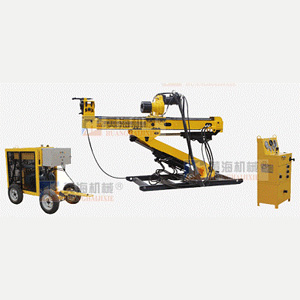

Туннельный станок для колонкового бурения, оснащенный насосом, является основным компонентом туннельного бурового оборудования. Используемый насос не отличается от обычного наземного насоса. К туннельным буровым установками имеются отдельные требования. Станок состоит из основной машины, платформы управления, масляного резервуара, блока питания. Все части соединены воедино посредством гибкого провода.
Для запуска туннельного станка для колонкового бурения сначала необходимо проделать отверстие в грунте, размер которого должен зависеть от габаритов буровой установки. Для небольших установок колонковго бурения нет необходимости проделывать отверстие. Станок может самостоятельно перемещаться по туннелю.

Особенности
Туннельный буровой станок отличается высокой эффективностью, большим крутящим моментом, небольшим весом, низким шумовым загрязнением. В силу ограниченности свободного места в туннеле, данная установка занимает небольшое пространство при работе и настройке. Туннельный станок для колонкового бурения прост в демонтировке, что значительно облегчает транспортировку.

Применение
Туннельный станок для колонкового бурения используется в металлургии, геологии, добыче угля, строительстве и др. Особенно он подходит для создания систем дренажных и инжекторных скважин больших диаметров в шахтах, туннелях, рудниках. Помимо этого, данный станок колонкового бурения используется при разведке водяных ресурсов для прокладки геологических разведочных скважин.

Технические Характеристики:
1). Глубина бурения: диаметр 55 мм, глубина 300 м
Диаметр 71 мм, глубина 200 м
2). Характеристики буровой штанги: Φ55×1500 мм
Φ71×1500 мм
3). Скорость вращения ротора: 425-1280 об/мин
4). Максимальный крутящий момент ротора: 795 Н·м
5). Рабочее давление: 25 МПа
6). Ход ротора туннельного станка колонкового бурения: 1600 мм
7). Максимальное подъемное усилие буровой головки: 62 кН
8). Максимальное усилие подачи буровой головки: 33 кН
9). Ход подачи стрелы: 495 мм
10). Угол отклонения стрелы (влево/вправо): 90°
11). Угол отклонения стрелы (вверх/вниз): 100°
12). Энергоблок: YB225M-4, взрывоустойчивый электро двигатель, мощность 45 кВт/1480 об/мин
13) Размеры
Основной блок (д×ш×в): 2950×950×1850 мм
Энерго блок (д×ш×в): 1900×980×132 мм
Кабинет управления (д×ш×в): 540×360×1080 мм
