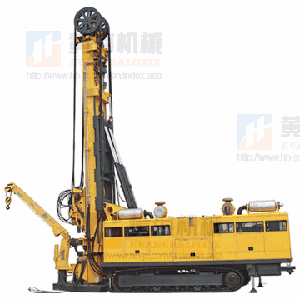

Гусеничная Буровая Установка Для Добычи Угольного Метана MD-750
Описание
Гусеничная буровая установка для добычи угольного метана MD-750 является новым многофункциональным оборудованием для бурения, которое было разработано и запатентовано нашей компанией. Данный проект реализовал сорокалетний опыт нашей компании в разработке и производстве бурового оборудования. Дизайн гусеничной буровой установки для добычи угольного метана совмещает характеристики нашего местного станка для добычи угольного метана и современные иностранные идеи и ценный опыт в разведке. Буровая установка MD-750 выполнена с учетом всех геологических особенностей Китая.
Сравнивая с похожим оборудованием других производителей, наша гусеничеая буровая установка для добычи угольного метана MD-750 имеет более простую и компактную структуру, лучшие показатели бурения, лучшее отношение цены к эффективности. Буровая установка применяется для разработки угольного метана, шельфовой нефти, для проведения ремонтных операций для нефтяных вышек, строительства геотермальных скважин. Также данная гусеничная буровая установка для добычи угольного метана MD-750 подходит для городского строительства, создания систем вентилирования и дренажа шахт. Буровая установка данной модели также может осуществлять глубокое колонковое бурение.
Особенности:
1.Основная машина приводиться в движение посредством гидравлической системы. Гусеничная буровая установка для добычи угольного метана MD-750 оснащена гусеничной базой, что обеспечивает отличную проходимость по бездорожью и высокую способность преодолевать уклон. Таким образом, гусеничная буровая установка подходит для непростых условий работы, может свободно перемещаться по рабочей площадке. Помимо этого, операционные расходы данного оборудования достаточно низки.
2.Основная машина оснащена двумя дизельными двигателями, которые могут работать вместе или отдельно. Такая двигательная система помогает добиться лучших показателей безопасности работы буровой установки для добычи угольного метана.
3.Треугольная структура с параллельными усилениями башни обеспечивает стабильность стрелы.
4.Трехскоростной механизм поднятия цепи стрелы буровой установки для добычи угольного метана укорачивает траекторию поднятия, что позволяет увеличивать рабочий ход.
5.Буровая головка имеет наклонную структуру (угол уклона 80°). Подвижный вращатель обеспечивает движение бура на 850 мм горизонтально. Это обеспечивает простое открепление бура.
6.Ротор приводиться в движение двигателями на низкой скорости с большим крутящим моментом. Ротор отличается высокой эффективностью. Максимальный крутящий момент – 34000 Н.м, при наибольшей скорости вращения в 170 об/мин.
7.Существует специальная система крепления трубок, т.н. последовательное крепление. Такая система позволяет крепить трубки без перекрещения.
8.Процесс бурения контролируется при помощи пульта управления гидравлической системы, который также служит для снятия буровой головки со стрелы.
9.Кран, установленый на основную машину, облегчает работу и снижает интенсивность труда.
10.Отдельная кабина управления предоставляет удобные и безопасные условия для работы оператора. Она несет функции пульта управления.
Спецификации
| Двигатель | Weichai WP12.375 | 276 кВт/2100 об/мин×2 шт. |
| Характеристики бурения (спецификации бура и глубина бурения) | φ89 мм×9 м | 3200 м |
| φ114.3 мм×9 м | 2200 м | |
| φ127 мм×9 м | 1600 м | |
| Буровая головка | Скорость вращения | Низкая скорость 0~85 об/мин высокая скорость 0~170 об/мин |
| Максимальный крутящий момент | 34000 Н.м(0~85 об/мин/ч) 17000 Н. м(0~170 об/мин/ч) | |
| Крутящий момент обратного вращения | 42000 Н.м | |
| Диаметр сквозного отверстия ротора | φ75 мм | |
| Оптимальный угол головки | 0~80° | |
| Передвижение головки по параллели | 850 мм | |
| Подача | 13.9 м | |
| Максимальное подъемное усилие | 750 кН | |
| Максимальная скорость подъема | 30 м/мин | |
| Максимальное усилие подачи | 170 кН | |
| Максимальная скорсоть подачи бура | 80 м/мин | |
| Характеристики газоизмерительной лебедки | Подъемное услилие (один трос, пустая катушка) | 12 кН |
| Диаметр троса | 8 мм | |
| Длина троса | 1500 м | |
| Максимальная скорость подъема | 0~280 м/мин | |
| Стрела | Настраиваемый угол | 0~90° |
| Угол бурения | 45~90° | |
| Длина в выдвинутой стрелой | 19.5 м | |
| Исходный диаметр скважины | Максимальный исходный диаметр | φ650 мм |
| Шасси | Стальные гусеницы, двухскоростной двигатель, редуктор скоростей | Высокая скорость 0~2.4 км/ч низкая скорость 0~1.2 км/ч |
| Фиксирующий хомут (на выбор) | Максимальное услилие раскручивания | 70000 Нм |
| Максимальное закручивающее усилие | 35000 Нм | |
| Рычаг (на выбор) | Максимальное подъемное усилие (один трос, пустая катушка) | 30 кН |
| Диаметр троса | φ10 мм | |
| Длина троса | 120 м | |
| Буровой насос (на выбор) | Расход | 0~600 л/мин |
| Рабочее давление | 0~10 МПа | |
| Барботажный насос(на выбор) | Расход | 0~1 л/мин |
| Другое | Рабочие размеры | 9500×3200×19500 мм |
| Транспортные габариты | 13500×3200×3400 мм | |
| Вес | 55000 кг |
Упаковка
Гусеничная буровая установка для добычи угольного метана MD-750 не требует специальной упаковки.
