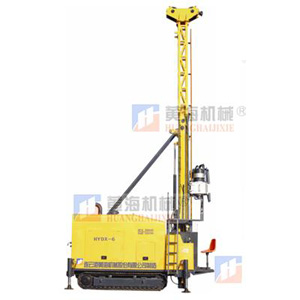

Гидравлическая Буровая Установка С Алмазной Коронкой HYDX-6

Описание
Гидравлическая буровая установка с алмазной коронкой HYDX-6 является новой моделью буровой техники, разработанной компанией Lianyungang Huanghai Machinery. Данная буровая установка была создана при использовании новейших местных и иностранных технологий. Буровая установка HYDX-6 отличается практичным дизайном, отличными характеристиками работы, простотой управления и легкостью ухода.
Гидравлическая буровая установка с алмазной коронкой HYDX-6 подходит, как для вертикального, так и для наклонного бурения. Она может быть оснащена не только алмазной коронкой, но и буром, выполненным из карбидного сплава. Установка применима в геологии, металлургии, добыче угля, геологических исследованиях, при строительстве АЭС. Буровая установка подходит для бурения BQ, NQ, HQ и PQ.

1.Основные особенности
Гидравлическая буровая установка с алмазной коронкой оснащена гусеницами, гидравлическим приводом. Буровая установка имеет простую, но эффективную конструкцию, благодаря буровой головке, приводимой в движение двигателем, скоростной системе с двумя передачами. Благодаря масляному цилиндру, работающему с цепью смены скоростного режима, гидравлическая буровая установка работает стабильно и надежно. Угол уклона стрелы может быть настроен от 0° до 90°, для обеспечения подходящего угла бурения. Низкий центр тяжести гарантирует ровную и стабильную работу станка. Буровая установка предоставляет широкий обзор и удобные  рабочие условия для оператора. гидравлическая буровая установка с амазной коронкой имеет практичную конструкцию с современным дизайном.
1). Высокое качество гидравлической буровой установки  алмазным буром
Основные элементы и ключевые детали, включая двигатель, дизельный или электрический, гидравлический насос, редуктор скоростей, клапаны и гидравлические запчасти – все предоставлено известными местными и иностранными торговыми марками.
2). Высокая эффективность
Большой крутящий момент, мощный привод, практичная конструкция, совершенная система управления, длинная (6 м) буровая штанга, которая обеспечивает оперативную эффективность.
3). Безопасность для окружающей среды
Дизельный двигатель был специально разработан для работы с меньшим шумом и выхлопом (уровень шума не может быть ниже 72 дБ), что делает данную буровую установку с алмазной коронкой подходящей для работы в городских зонах.
4). Экономия энергии
Современная технология контроля нагрузок помогает снижать затрачиваемую энергию и сводить к минимуму тепловой выброс.
Гидравлическая буровая установка HYDX-6 отличается практичным дизайном, компактной структурой, надежной работой, удобной системой управления. Все это делает данную установку одним из лучших выборов для бурения, как в Китае, так и за рубежом.

2.Основные параметры
Все данные таблицы были выведены в соответствии с рабочим опытом. Рабочие характеристики бурения будут зависеть от инструментов и характеристик, технологии бурения и используемого оборудования.

Дизельный двигатель Модель Cummins 6CTA (турбонагнетатель и водоохлаждение )
Расход 8.3 л
  Мощность 178 кВт
  Номинальная скорость (фабричная настройка) 2200 об/мин
  Бурение BQ 2000 м
NQ 1600 м
HQ 1300 м
PQ 1000 м
  Двигатель ротора Двойной гидравлический двигатель -маркер: SAUER-DANFOSS
  Скорость Две бесступенчатые передачи 0-1100 RPM
  Соотношения 1ая 8.776:1 2ая 2.716:1
  Механизм открывания Боковое проскальзывание,  гидравлический привод
Буровая коронка Гидравлический зажимной патрон (PQ) Гидравлическое открывание, , зажим тарельчатой пружиной, зажимное усилие:  222 400 Н
  Максимальный крутящий момент 6400 Н·м
  Диаметр штанги 121 мм
  Максимальное подъемное усилие ротора 220 кН
  Максимальная сила подачи 110 кН
Первичный насос Гидравлический насос: Аксиально-поршневый гидравлический насос или трехцилиндровый насос, служащий для вращения ротора, бурового насоса и  регулируемой опоры. С системой измерения нагрузки Маркер: DANFOSS 1й насос:200 л/мин при 31.5МПа 2й насос:120 л/мин при 28 МПа 3й насос: 102  л/мин при 16 МПа
Гидравлический бак Емкость 420 л
  Скорсоть поднятия (один трос) 38-70 м/мин (свободная катушка)
Трубопровод Усилие поднятия (один трос) 120 кН
Лебедка Диаметр стального троса 22 мм
  Длина  троса 50 м
Характеристки лебедки Сила поднятия (один трос) 15 кН (пустая катушка)
  Диаметр стального троса 6 mмм
  Длина троса 2000 м
  Высота стрелы 11 м
  Угол уклона стрелы 0°—90°
  Угол бурения 45º от горизонтального уровня 90º вериткально вниз
Стрела Ход подачи   3800 мм
  Проскальзывание 1500 мм
  Сила  подачи 22000 кг
  Усилие подачи   11000 кг
  Тяговое усилие штанги 3 или 6 м
  Тип   Тройной плунжерный насос
  Модель BW320
Буровой насос Ход 110 мм
  Выход 320,230,165,118л/мин
  Давление на выходе 4.0, 5.0, 6.0, 8.0 МПа
Штангодержатель Захват   55.5-117.5  мм через отверстие Ф154 мм
  Вес 14500 кг
другое Транспортировочные размеры (д × ш × в ) 5900×2240×2500 мм
  Транспортная база Стальные гусеницы
