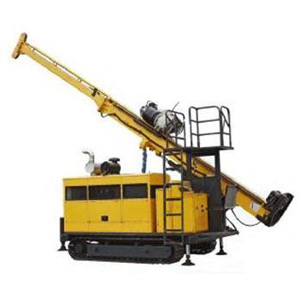

Гидравлическая Буровая Установка HYDX-4

1.Описание
Гидравлическая буровая установка HYDX-4 применяется для бурения с отбором керна съемным керноприемником. Такие установки были доминирующим буровым оборудованием для разработки и разведки минеральных ресурсов по всему миру. В Китае данная технология бурения является одним из быстроразвивающихся направлений в индустрии бурения. Поэтому компания Lianyungang Huanghai Machinery разработала гидравлическую буровую установку HYDX-4 в соответствии с ситуацией в Китае. Данный тип геологического оборудование может заменить многие импортированные аналоги. Гидравлические буровые установки используются в геологии, металлургии, для добычи и разведки залежей нефти, природного газа, угля, разработки подземных вод и др. Данная гидравлическая буровая установка оснащена несколькими насосами, работающими от двигателя. Подача и подъем ротора происходит под действием прямого воздействия цилиндра, шаг 3.5 м. Вращение ротора питается одним двигателем. Доступны четыре скоростных режима с механической системой переключения. Помимо этого, скорость может быть настроена гидравлически с бесступенчатой передачей. Гидравлическая буровая установка имеет простую конструкцию, небольшой вес, она проста в транспортировке. Стрела имеет функцию выдвижения и касания поверхности. Опускание и поднимание ротора происходит при помощи гидравлического цилиндра. Для смены места работы, установка должна быть разобрана и упакована. Она проделывается скважины большого диаметра.

2.Основные параметры

Primary Pump Hydraulic Tank Capacity of Main Capacity of Wireline Hoist Foot Clamp Others
Дизельный двигатель Модель Cummins 6BTA5.9-C180 (с турбонагнетателем и водным охлаждением)
Расход 5.9 л
Мощность   132 кВт
Номинальная скорость (фабричная установка) 2200 об/мин
  Показатели бурения BQ (гидравлическая буровая установка) 1000 м
NQ (гидравлическая буровая установка) 700 м
HQ (гидравлическая буровая установка) 500 м
PQ (гидравлическая геологическая буровая установка) 300 м
  Мотор Маркер гидравлического двигателя: SAUER-DANFOSS
  Скорость 4 бесступенчатые передачи 0-1100 об/мин
  Скорость 1ая 14.422:1 2ая 8.171:1 3ая 4.519:1 4ая 2.652:1
      Буровая головка Механизм открытия головки Вращающаяся база, ручной механизм
Гидравлический зажимной патрон (PQ) Гидравлическое открывание, зажим тарельчатой пружиной, тип зажима С, зажимное усилие:  222- 400 Н
Максимальный крутящий момент 3700 Н·м
Диаметр штанги 121 мм
Максимальное подъемное усилие ротора 150 кН
  Максимальная сила подачи 60 кН
Аксиально-поршневый гидравлический насос или трехцилиндровый насос, служащий для вращения ротора, бурового насоса и  регулируемой опоры. С системой измерения нагрузки Маркер: DANFOSS 1й насос: 148 л/мин, при 31.5 МПа. 2й насос:120 л/мин, при 28 МПа, 3й насос: 50 л/мин при 16 МПа
Емкость 310 л
Подъемная сила (один трос) 57 кН (пустая катушка)
Скорость подъема (один трос) 38-70 м/мин (пустая катушка)
Лебедка Диаметр стального троса 18  мм
Длина троса 50  м
Подъемная сила (один трос) 1200 кг (пустая катушка)
Скорсоть подъема (один трос) 60-90 м/мин (пустая катушка)
Диаметр стального троса 5.3 мм
  Длина троса 1000 м
Высота стрелы 9.6 м
Угол настройки стрелы 0°—90°
Угол бурения От 45º от горизонтали до  90º к вертикали
Нагрузка подачи 15000 кг
Стрела Усилие подачи 6000 кг
Тяговое усилие штанги 3м или 6 м
Ход подачи 3500 мм
Смящение 600 мм
Тип Тройной плунжерный насос
Буровой насос Модель BW160/10
Ход 70 мм
Давление на выходе 2.5, 4.0, 6.5, 10.0 МПа
Размах зижимного механизма 55.5-110 мм через отверстие диаметром Ф154 мм
Вес (платформа) 9300  кг
  Другое Размеры  (д×ш×в) 5100×2200×2650 мм
Система перемещения Гусеница

Все данные таблицы были выведены в соовтетствии с рабочим опытом. Рабочие характеристики бурения будут зависеть от инструмкентов и характеристик, технологии бурения и используемого оборудования.
