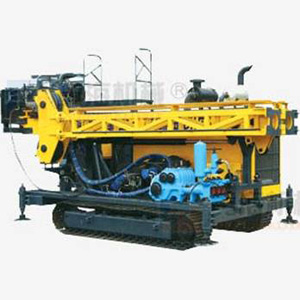

Гидравлическая Буровая Установка HYDX-5A
Описание
Гусеничная буровая установка HYDX-5A является новой моделью гидравлического бурового оборудования, разработанного компанией H.H. Drill-Tech Drilling Machinery по новейшим местным и иностранным технологиям. Гусеничная установка HYDX-5A имеет практичную конструкцию, она характеризуется отличными показателями работы. Она проста в управлении и уходе.
Особенности:
Буровая установка имеет гидравлический привод, в качестве транспортной базы выступают гусеницы. Буровая головка работает от двигателя, который имеет две скорости, механическую коробку передач, бесступенчатую передачу с современной и простой структурой. Ротор подается и приводиться в движение с системной связи с вращателем и масляным цилиндром. Система имеет функцию: если шток поршня масляного цилиндра движется на определенное расстояние, то головка проходит двойное этому расстояние. Положение стрелы может быть настроено в рамках от 0 до 90 градусов для пробуриваемого отверстия. Гидравлическая буровая установка имеет низкий центр тяжести, что обеспечивает стабильность всей установки. Гусеничная установка бурения HYDX-5A предоставляет оператору отличный обзор и удобные рабочие условия.
Преимущества:
1.Надежная работа
Благодаря тому, что все важнейшие детали наша компания приобретает за рубежом, дизельный двигатель, гидравлический насос, основные клапаны, двигатели, гусеничные дросселя, ключевые детали гадравлической системы – все произведены известными международными торговыми марками.
2.Высокая эффективность
Благодаря большому крутящему моменту, высокой мощности, практичной конструкции, современному методу управления длинной буровой штанге (6 м), достигается ровная стабильная работа с высокой эффективностью.
3.Защита окружающей среды
Благодаря низкому показателю выброса дизельного двигателя, небольшому шумовому загрязнению, гидравлическая буровая установка HYDX-5A подходит для эксплуатации в городах.
4.Экономия энергии
Благодаря инновационной технологии контроля нагрузки, достигается сокращение потребляемой установкой энергии, снижается теплообразование до минимального уровня.
Благодаря компактной конструкции, инновационному дизайну, надежной работе, простоте управления, данная гидравлическая буровая установка является идеальным выбором среди гидравлического бурового оборудования на современном местном рынке.
Применение
Гидравлическая буровая установка HYDX-5A подходит для вертикального и наклонного бурения. Она используется для разведки и разработки минеральных ресурсов (нефти, угля, природного газа) в геологии, металлургии, гидрогеологии и др.Гусеничная буровая установка может быть оснащена алмазным буром или буром с усиленными твердыми сплавом пластинами.
Основные параметры:
Дизельный двигатель | Модель | Cummins 6CTA8.3-C195 (с турбонагнетателем и водным охлаждением) |
Расход | 8.3 л | |
Мощность | 145 кВт | |
Номинальная скорость (фабричная установка) | 2200 об/мин | |
Характеристики бурения | BQ | 1500 м |
NQ | 1300 м | |
HQ | 1000 м | |
PQ | 680 м | |
Буровая головка | Двигатель | Двойной гидравлический мотор – маркер:SAUER-DANFOSS |
Скорость | Два скоростных режима/бесступенчатая передача 0-1145 RPM | |
Пропорция | 1ая 8.776:1 2ая 2.716:1 | |
Открывающий механизм | Свинчивание, гидравлический привод | |
Гидравлический зажимной патрон (PQ) | Гидравлическое разжатие, зажим тарельчатой пружиной, обычная система блокировки, зажимное усилие 222 400 Н | |
Максимальный крутящий момент | 4650 Н·м | |
Диаметр штанги | 121 мм | |
Максимальное подъемное усилие ротора | 150 кН | |
Mмаксимальная сила подачи | 75 кН | |
Первичный насос | Аксиально-поршневый гидравлический насос или трехцилиндровый насос, служащий для вращения ротора, бурового насоса, основной лебедки, стрелы. | Маркер: DANFOSS 1й насос: при 25МПа 3й насос: 102 об/мин при 25 МПа |
Гидравлический бак | Емкость | 420 л |
Скорость подъема (один трос) | 38-70 м/мин (пустая катушка) | |
Лебедка | Подъемное усилие (один трос) | 77 кН |
Диаметр троса | 18 мм | |
Длина троса | 50м | |
Скорость подъема (один трос) | 164 м/мин (пустая катушка) | |
Характеристики троса, лебедки, стрелы | Подъемная сила (один трос) | 12 кН (пустая катушка) |
Диаметр стального троса | 6 мм | |
Длина стального троса | 1500 м | |
Высота стрелы | 11 м | |
Настраиваемый угол стрелы | 0°—90° | |
Угол бурения | 45°—90° | |
Ход подачи | 3800 мм | |
Проскальзывание | 1500 мм | |
вес подачи | 15000 кг | |
Усилие подачи | 7500 кг | |
Тяговое усилие штанги | 3 или 6 м | |
Буровой насос | Тип | Тройной плунжерный насос |
Модель | BW250 | |
Ход | 100 мм | |
Выход | 250,145, 90, 52 л/мин | |
Давление на выходе | 2.5, 4.5, 6.0, 6.0 МПа | |
Шатнгодержатель | Диапазон сажимного механизма | 55.5-117.5 мм через отверстие диаметром Ф154 мм |
Другое | Вес | 13000 кг |
Габариты (д × ш × в ) | 5600×2240×2650 мм | |
Транспортная база | Стальные гусеницы |
Все данные таблицы были выведены в соответствии с рабочим опытом. Рабочие характеристики бурения будут зависеть от инструментов и характеристик, технологии бурения и используемого оборудования.
