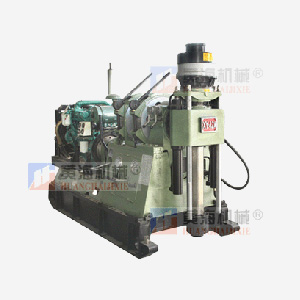

Станок Колонкового Бурения (Роторный) XY-42A

Сфера применения
Станок колонкового бурения XY-42A применяется для кернового бурения при использовании бура, армированного штырями из карбида вольфрама, или алмазного бура. Данный станок колонкового бурения также может называться установкой поверхностного бурения. Использоваться данный роторный буровой станок может для геологических изысканий, создания гидро-геологических, фундаментных скважин, для сваестроения.

Особенности Станка Колонкового Бурения XY-42A
1.Станок колонкового бурения XY-42A имеет 8 скоростных режимов. Максимальный крутящий момент составляет 3.5 кН/м при низкой скорости вращения.
2.Диаметр сквозного отверстия ротора составляет 92 мм, длина гидравлической подачи двойного масляного цилиндра составляет 600 мм, станок подходи для различных буровых технологий, он отличается большой эффективностью бурения.
3.При возникновении проблем, возможно использование двух задних скоростей.
4.Дублированный шестеренчатый насос служит для поддержания единого уровня энергии и для снижения температуры масла.
5.Гидравлический захват двойного действия обеспечивает надежное зажимание детали.
6.Благодаря преимуществу компактной структуры и практичной конструкции, станок колонкового бурения XY-42A прост в уходе и ремонте.
7.Буровой станок колонкового бурения работает ровно и стабильно, что вместе с низким центром тяжести обеспечивает устойчивость всей конструкции даже при высоких скоростях.
8.Установка колонкового бурения оснащена фиксирующими датчиками, которые предоставляют информацию о процессе бурения и прохождения породы, что обеспечивает надежность и простоту эксплуатации и управления.

Спецификации
А. Характеристики бурения
1. Колонковое бурение

Тип бура Размер бура Глубина бура
Бур, произведенный в Китае Высаженный внутрь бур 42 мм 1100 м
50 мм 820 м
60 мм 610 м
Бур со съемным керноприемником 53 мм 950 м
71 мм 700 м
89 мм 550 м
Бур, прошедший сертификацию Ассоциации владельцев предприятий по производству оборудования для алмазного бурения Высаженный внутрь бур AW 1100 м
BW 820 м
NW 650 м
HW 430 м
Бур со съемным керноприемником AQ 1200 м
BQ 950 м
NQ 730 м
HQ 500 м

2. Гидро-геологическое бурение

Размер высаженного внутрь бура Диаметр отверстия Глубина бурения
60 мм 200 мм 400 м
73 мм 350 мм 250 м
89 мм 500 мм 150 м

3. Бурение для фундаментостроения при использовании станка для колонкового бурения XY-42A
А. Высаженный внутрь бур размером 89 мм, диаметр отверстия
Мягкий грунт: 800 мм
Жесткая порода: 500 мм
Глубина скважины: 100 м
Б. Буровая головка
Буровая головка подается гидравлически, посредстом масляных цилиндров и механической трансмиссии.
Угол уклона при бурении: 0°—360°
В. Ротор
Скорость вращения (об/мин)

Ступени скоростных режимов станка колонкового бурения XY-42A Скорость 1500 об/мин Скорость  1000 об/мин
Вперед низкая 4 82, 151, 215, 313 54. 100, 143,207
Высокая  4 251, 463, 661,961 166, 307, 437, 636
Назад Низкая  1 67 44
Высокая  1 205 135

Максимальный крутящий момент ротора:
Мощность силовой машины 30 кВт скорость 1500 об/мин: 3.2 кН•м
Мощность силовой машины 22 кВт скорость 1500 об/мин: 3.5 кН•м
Максимальная грузоподъемность: 80 кН
Максимальной давление подачи: 60 кН
Ход ротора: 600 мм
Внутренний диаметр ротора: 92 мм
Г. Лебедка
Скорость подъема (одна линия 3й слой)
Скорость силовой машины 1500 об/мин: 0.78, 1.44, 2.06, 2.99 м/сек
Скорость силовой машины 1000 об/мин: 0.52, 0.96, 1.36, 1.98 м/сек
Максимальное подъемное усилие лебедки
Мощность силовой машины 30 кВт, скорость 1500 об/мин: 30 кН
Мощность силовой машины 22 кВт, скорость 1000 об/мин: 34 кН
Диаметр троса: 16 мм
Емкость катушки: 90 м
Диаметр катушки: 285 мм
Диаметр тормозного обода: 490 мм
Ширина тормозной ленты: 120 мм
Д. Сцепление и коробка переключения скоростей
Фрикционное сцепление одиночного диска (сухой тип)
Доступны 4 скоростных ступени вперед, одна назад.
Е. Рама на подвижной рельсовой основе
Длина перемещения: 460 мм
Расстояние между буром и отверстием: 310 мм
Ё. Масляной насос
Одиночный шестеренчатый насос
Расход: 32+12 л/мин
Рабочее давление: 0-8 МПа
Максимальное давление: 12 МПа
Скорость: 1500 об/мин
Ж. Мощность бурения

Тип Электродвигатель  Y200L-4 Дизельный двигатель Deutz F4L 912
Мощность 30 кВт 38 кВт
Скорость 1500 об/мин 1800 об/мин

З. Габариты (Д х Ш х В): 2730×1100×1860 мм
И. Вес (без энергоносителя): примерно 1800 кг.
