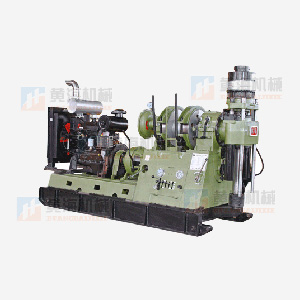

Роторный Станок Колонкового Бурения HXY-5A
Описание:
Данный роторный станок колонкового бурения HXY-5A объединяет в себе преимущества и характеристики различных модификаций буровых установок, как местных, так и зарубежных. Данный станок имеет гидравлический привод, он оснащен ротором, алмазным буром, буровой штангой небольшого диаметра, но значительной буровой мощности.
Роторный станок колонкового бурения HXY-5A отличается компактной и практичной конструкцией, небольшим весом. Установка проста в сборке, она имеет несколько скоростных режимов. Благодаря гидротормозу, установка колонкового бурения демонстрирует большое подъемное усилие, что особенно важно при глубоком бурении.
Применение
Роторный станок колонкового бурения HXY-5A для работы использует алмазный бур либо бур, армированный штырями из карбида вольфрама. Такие станки широко используются в геологии, металлургии, добыче угля, гидрогеологической разработке. В большинстве своем, роторные станки колонкового бурения данного модельного ряда подходят для разработки металлических или неметаллических минеральных отложений. Также они служат для добычи шельфовой нефти и природного газа, строительства вентиляционных и дренажных систем шахт, при фундаментостроении.
Основные Технические Спецификации
1.Характеристики Бурения (Керновое бурение)
| Разновидности бурового инструмента | Особенности бура | Глубина бурения | |
| Китайского производства | Струг | Φ43×6 мм | 1,800 м |
| Φ54×6 мм | 1,300 м | ||
| Φ67×6 мм | 1,100 м | ||
| Толщина внутреннего слоя | Φ50×5.5 мм | 1,500 м | |
| Буровая штанга | Φ60×6 мм | 1,200 м | |
| Бур для кернового бурения | Φ55.5×4.75 мм | 1,600 м | |
| Φ71×5 мм | 1,300 м | ||
| Φ89×5 мм | 1,000 м | ||
| Бур, сделанный по стандартам Ассоциации владельцев предприятий по производству оборудования для алмазного бурения | Толщина внутреннего слоя | BW | 1,500 м |
| NW | 1,200 м | ||
| HW | 900 м | ||
| Бур для кернового бурения | BQ | 1,800 м | |
| NQ | 1,300 м | ||
| HQ | 1,000 м | ||
2.Угол бурения: 0°～360° (90°～75° при бурении с буровой вышкой)
3.Двигатель
1). Электро двигатель Y250M-4 55 кВт 1,480 об/мин
2). Дизельный двигатель Deutz F6L913 97 кВт 1,600 об/мин
4. Ротор
Тип: механическое вращение, под действием двойного гидравлического цилиндра
Внутренний диаметр ротора: 93 мм
Скорость вращения:
Вперед: низкая скорость 95,166,249,359
Высокая скорость: 330, 575, 865, 1246
Назад: 55191
Максимальный крутящий момент: 5,500 Н·м
Ход ротора: 500 мм
Максимальное подъемное усилие ротора: 135 кН
Максимальное зажимное усилие ротора: 100 кН
5.Лебедка
Тип: планетная передача
Диаметр стального троса: 18.5 мм
Емкость катушки: 120 м (при диаметре в 18.5 мм)
Максимальное тяговое усилие (один трос): 60 кН
Скорость подъема: (скорость двигателя 1500 об/мин) 0.77；1.35；2.03；2.93 м/сек
6.Зажимной патрон
Тип: двойное сухое фрикционное сцепление
7.Коробка передач
Тип: скользящая передача
8. Гидравлическая система
(1) Давление системы:
Рабочее давление: 8 МПа
Максимальное давление: 12 МПа
(2) Масляной насос:
Тип: насос с двойным зубчатым колесом
Расход: 32+12 л/мин
Рабочее давление: 20 МПа
Максимальное давление: 25 МПа
9.Гидротормоз
Рабочая скорость: 700-800 об/мин
Компенсирующая скорость: 3-8 м/сек
Компенсирующая нагрузка: 45 кН
10.Буровой каркас
Тип: мобильная база (рельсовая)
Задний ход: 600 мм
Размеры (Д х Ш х В): 3360×1300×2045 мм (дизельный двигатель)
3260×1300×2045 мм (электро двигатель)
11.Вес установки (без блока питания): 3100 кг
12.Вес самой крупной съемной детали: 450 кг
