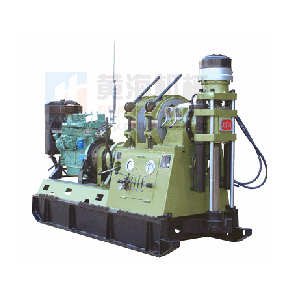

Установка Бурения Со Съемным Керноприемником (роторная) XY-4

Описание:
Роторная установка бурения со съемным керноприемником XY-4 является новым видом бурового оборудования, который характеризуется высокой скоростью работы. Данная модель установки для бурения со съемным керноприемником была разработана в соответствии с новейшими разработками и требованиями геологической индустрии и клиентов. Наша компания получила патент на данную технологию в 1976 году, а также завоевала национальную серебряную медаль в 1988 году.
Роторная установка бурения со съемным керноприемником использует либо дизельный двигатель Deutz F4L 912, либо электромотор, мощностью в 30 кВт. Двигатель имеет 8 скоростных режимов вращения, скорость 1588 об/мин (максимум) и 101 об/мин (минимум). Благодаря нескольким скоростным режимам, установка подходит для бурения минеральных отложений, посредством алмазного или вольфрамового бура.
Установка бурения со съемным керноприемником XY-4 подходит для разведки подземных вод, добычи шельфовой нефти, природного газа. Также данная буровая установка служит для бурения вентиляционных и дренажных систем в шахтах.

Особенности
1.Установка бурения со съемным керноприемником отличается большой скоростью вращения и широким выбором скоростного режима.
2.Благодаря небольшому весу и простому демонтажу, роторная установка для бурения со съемным керноприемником может быть легко перемещена с места на место, что делает ее пригодной для использования в горной местности.
3.Установка бурения со съемным керноприемником отличается простой конструкций, что заметно упрощает процесс ухода и ремонта.
4.Установка имеет низкий гравитационный центр. Она движется плавно и ровно, что гарантирует стабильную работу даже на большой скорости.
5.Роторная установка со съемным керноприемником не требует много обслуживающего персонала, она крайне надежна и проста в управлении.
6.Процесс бурения может просто контролироваться внутри отверстия.
7.Трансмиссия отдельно питает ротор и буровой насос. Установка занимает немного места, благодаря разумной конструкции.

Спецификации:
1.Базовые параметры установки бурения со съемным керноприемником XY-4:
Глубина отверстия (Φ42 мм штанга): 1000 м
(штанга Ф50 мм): 700 м
Угол уклона: 0°-360°
Размеры (д Х ш Х в ): 2710×1100×1750 мм
Вес (без энергосистемы): 1500 кг

1.Вращатель установка бурения XY-4
Скорсоть вращателя (об/мин)
1.скорость при работе от энергосистемы со скоростью 1500 об/мин
Низкая скорость вперед: 101, 187, 267, 388
Высокая скорость: 311, 574, 819, 1191
Низкая задняя скорость: 83
Высокая скорость: 251
2.скорость при работе от энергосистемы со скоростью 2000 об/мин
Низкая скорость вперед: 135; 250; 355; 517
Высокая скорость: 415, 765, 1090, 1588
Низкая задняя скорость: 110
Высокая скорость назад: 338
Ход ротора: 600 мм
Подъемное усилие вращателя: макс. 80 кН
Усилие опускания: макс. 60 кН
Крутящий момент вращателя
При работе от энергоблока (мощность 29.4 кВт) скорость 1500 об/мин
2640: 1410: 980: 660 Н•м
830: 440: 300: 200 Н•м
Внутренний диаметр вращателя:  68 мм

2.Лебедка
Подъемное усилие (одни трос)
При работе с мотором (29.4 кВт, 1500 об/мин): макс. 30 кН
При работе от дизеля (44.1 кВт, 2000 об/мин): макс. 33 кН
Скорость поднятия (3й трос)
При работе с мотором (мощность 39.4 кВт, 1500 об/мин): 0.82;1.51;2.16;3.15 м/сек
При работе от дизеля (44.1 кВт, 2000 об/мин): 1.09; 2.02; 2.89; 4.18 м/сек
Диаметр троса: 16 мм
Емкость катушки: 90 м
Диаметр катушки: 285 мм
Диаметр тормозного обода: 490 мм
Ширина тормозной ленты: 120 мм

3.Передвижной механизм
Ход цилиндра: 460 мм
Расстояние между буром и отверстием: 310 мм

4.Масляной насос
Расход: 32+12 л/мин
Скорость: 1500 об/мин
Рабочее давление: 8 МПа

5.Энергосистема

Тип Электро двигатель Y200L-4 Дизельный двигаетль Deutz F4L 912
Эффективность 30 кВт 38 кВт
Скорость об/мин 1470 1800

Привод
Система трансмиссии установки для бурения со съемным керноприемником состоит из механической системы привода и гидравлической трансмиссии. Данный привод отличается простотой работы.
Вращательная энергия энергосистемы передается к коробке переач по эластичному соединению, которая затем разделяется на 4 передних скорости и одну заднюю.
Выходной вал коробки передач соединен с входным валом раздаточной коробки посредстам универсального соединения, так вращение будут передоваться лебедке или вращательной головке. Путем смены скоростного режима раздаточной коробки, можно настроить 8 скоростей вперед и 2 скорости назад буровой головки.
Масляной насос установки для бурения со съемным керноприемником работает от V-образной ленты плоского шкива.

Конструкция
Установка бурения со съемным керноприемником XY-4 состоит из следующих компонентов:
1.Вращательной головки
2.Раздаточной коробки
3.Лебедки
4.Коробки передач
5.Гидравлической системы
6.Энергосистемы (в том числе и зажимной механизм)
7.Рамы
Для удобного управления и сборки, все компоненты соединены гибкими универсальными соединениями, шлицевыми соединениями.
Установка для бурения со съемным керноприемником оснащена гидравлическим и ручным зажимным патроном. При нормальном режиме управления, ручной патрон не используется, при бурении глубоких скважин или при выемки бурового инструмента из отверстия, оба патрона используются одновременно. На экран роторной установки бурения со съемным кернопримеником выводятся данные о буровом давлении, давлении гидравлической системы, пройденные метры. Давление процесса бурения определяется манометром, давление процесса выемки бура, свободного зажимного патрона и состояние поврежденных деталей определяется при помощи датчиков системы.

Система котроля бурения:
Перед первым использованием буровой установки со съемным керноприемником, необходимо ознакомиться с различными уровнями контроля и позиционирования бура, для избежания повреждений оборудования. Необходимо уделить внимание следующим пунктам:
1.Перед началом бурения необходимо убедиться, что все переключатели находятся в правильных позициях, например, когда переключатель патрона находиться в положении «выкл.», переключатель скорости должен быть в «нейтральном» положении.
2.Скорость может быть изменена только посредством переключателя коробки передач или раздаточной коробки, после того, как переключатель патрона занял позицию «выкл.», коробка передач автоматически снижает скорость или выключается.
3.Переключатель уровня поднятия лебедки и переключатель остановки могут быть настроены одновременно.
4.В блоке гидрораспределителя уровень переключателя не может быть настроен одновременно, за исключением уровня давления спускного клапана.
5.При опускании и поднимании бура, переключатели уровня лебедки и буровой головки должны быть в нейтральном положении.
