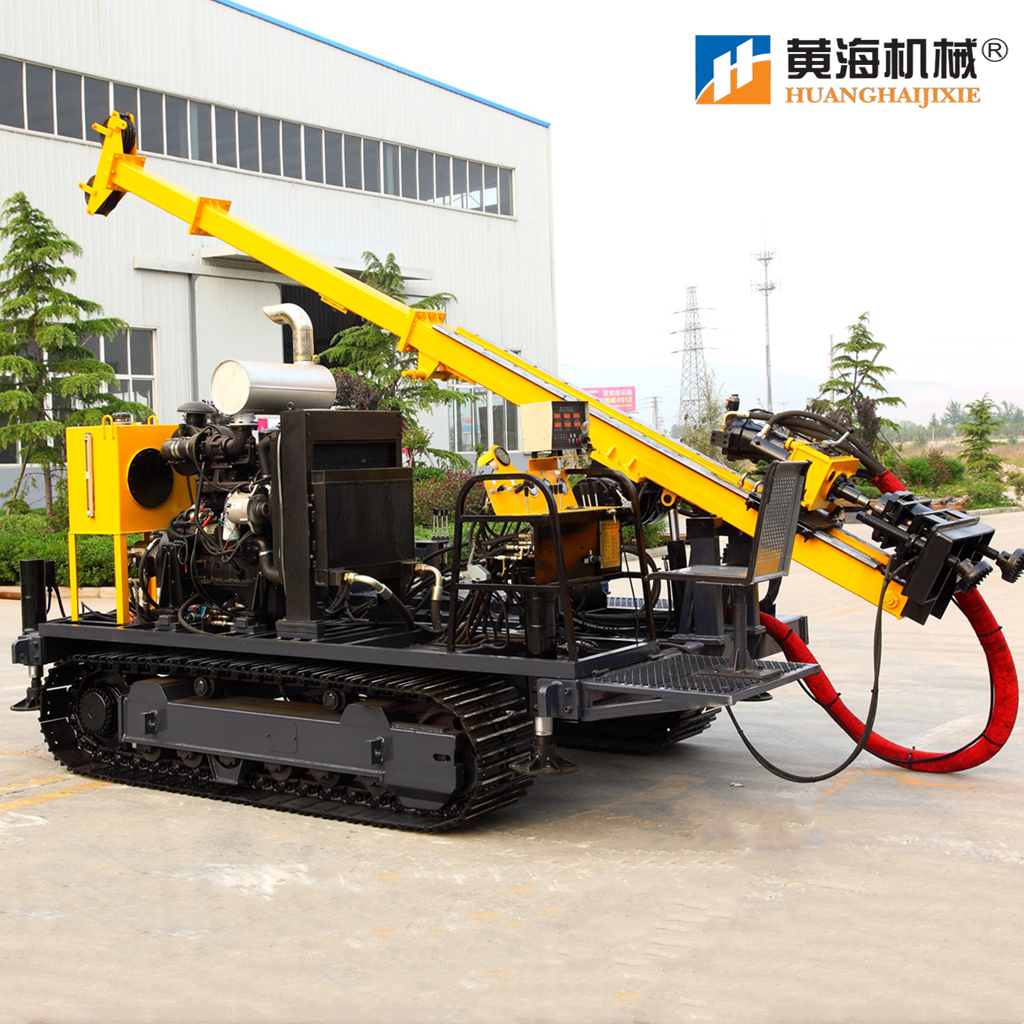

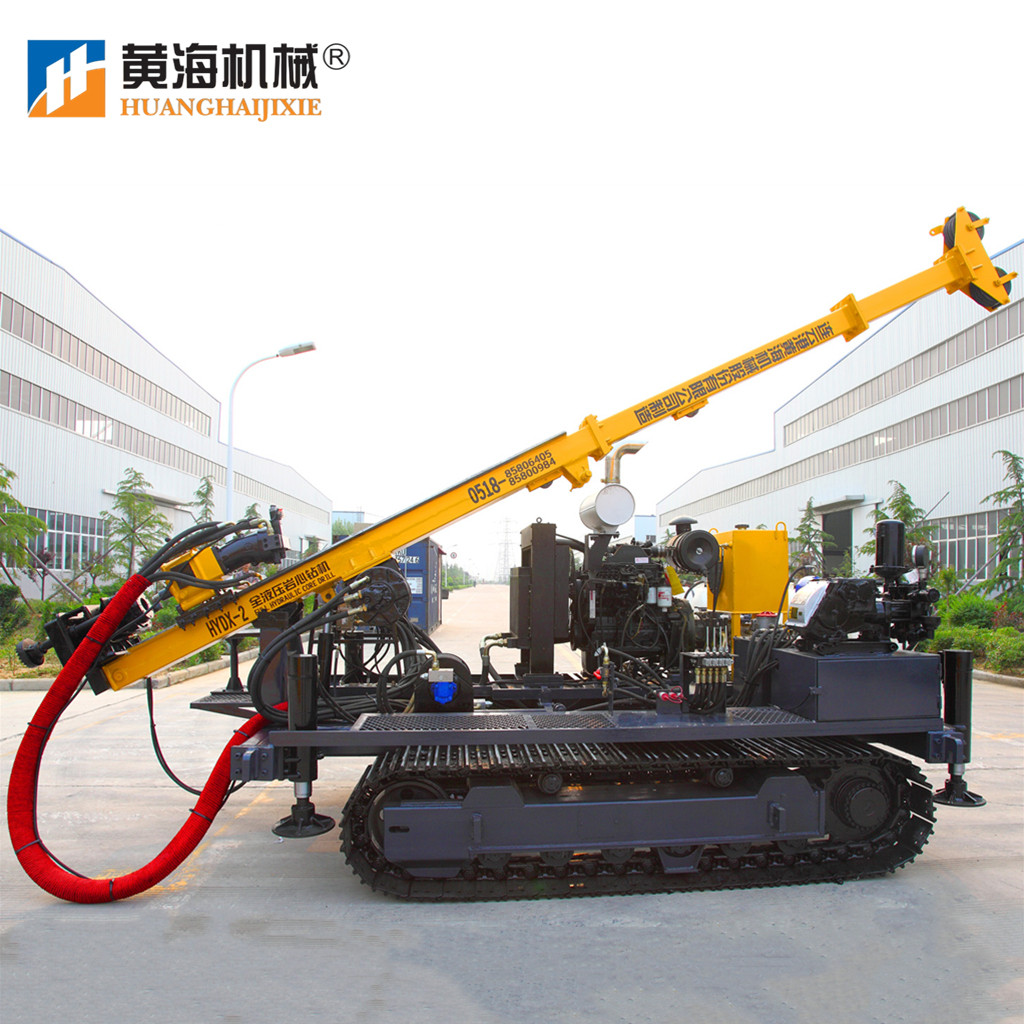

Полноприводная буровая установка HYDX - 3 с гидравлической головкой представляет собой портативную легкую полностью гидравлическую буровую установку, предназначенную для труднодоступных районов со сложной топографией. В основном применяется технология бурения алмазных сердечников. Главный двигатель включает дизельную силовую станцию, гидравлическую систему, систему управления, главную лебедку, лебедку с канатным сердечником, силовую головку, систему подачи и захват устья скважины, Контроль точный, удобное перемещение, высокая эффективность извлечения сердечника.
Характеристики
1. Полностью гидравлический силовой напор
При приводе дизеля переменный двигатель силовой головки реализует вращательное движение: в то же время механизм подачи цилиндра обеспечивает быструю и медленную подачу и подъем силовой головки на полный ход.
2. Сильное разрушение
Энергетическая станция, гидравлический топливный бак, рабочий стол и рабочий механизм (буровая часть) предназначены для разделения, каждая деталь имеет легкий вес и облегчает динамическую обработку человеком или животным. Может быть произвольно отрегулирована в соответствии с условиями на месте, может быть построена скважина под углом 45 - 90° в более узком пространстве, адаптивность к строительной площадке.
3 Высокая адаптивность процесса
В дополнение к адаптации к процессу бурения алмазной проволоки для извлечения сердечника, он также может использоваться для бурения различных пластов, имеет широкий спектр адаптивности.
|
Проекты |
Данные |
|
|
Глубина бурения (при использовании тонкостенных бурильных труб серии TW их мощность соответственно увеличивается) |
Bq φ55.5mm |
700m |
|
Nq Φ69.9mm |
500m |
|
|
Hq φ88.9mm |
300m |
|
|
Мощность силовой головки |
Скорость вращения |
0~1300r/Min |
|
Максимальный крутящий момент |
2700N·m |
|
|
диаметр отверстия шахты |
95mm |
|
|
Максимальная тяга |
96kn |
|
|
Максимальная подача |
48kn |
|
|
метод Чака |
Зажим тарельчатой пружины, гидравлическое включение |
|
|
Дизель (Cummins) Qsb3.9 - C125 Мачта |
Rated Power |
93kw |
|
Номинальная скорость вращения |
2200r/Min |
|
|
Нижний захват Главная лебедка канатная лебедка Буровой насос Дизель (Cummins) Qsb3.9 - C125 |
Все |
6.1m |
|
Угол регулировки |
0~90° |
|
|
Угол бурения |
45~90° |
|
|
Задать процесс |
1800mm |
|
|
ход скольжения мачты |
800mm |
|
|
Мачта Нижний захват |
Диапазон зажима |
55.5~117.5mm |
|
диаметр отверстия |
135mm |
|
|
Главная лебедка канатная лебедка Буровой насос |
одноканальный подъёмник |
40kn |
|
Диаметр каната |
14mm |
|
|
Длина каната |
40m |
|
|
Дизель (Cummins) Qsb3.9 - C125 Мачта Нижний захват |
одноканальный подъёмник |
8kn |
|
Диаметр каната |
6mm |
|
|
Длина каната |
800m |
|
|
Главная лебедка |
Максимальный объем |
100L/Min |
|
Максимальное давление |
6Mpa |
|
|
Скорость ходьбы |
2.5km/h |
|
|
Классификационная способность |
30° |
|
|
Вес узла |
6t |
|
|
Размер(L×W×H) |
Рабочий размер |
3800×2000×6100mm |
|
Размер отгрузки |
3600×2000×2100mm |
|
