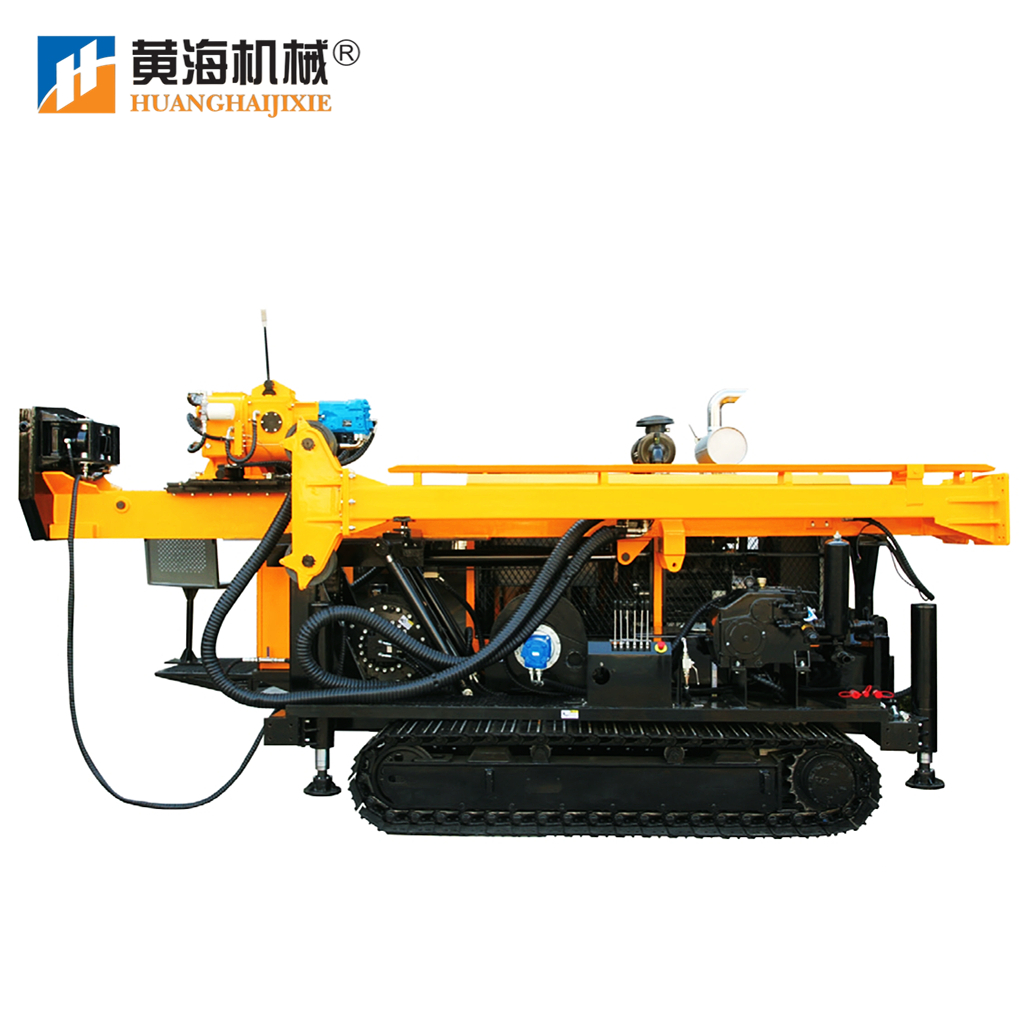

HYDX - 4 Полностью гидравлическая буровая установка
Полногидравлическая вращающаяся кернобуровая установка, использующая технологию извлечения стержней из каната, стала ведущей буровой установкой для разведки твердых полезных ископаемых в развитых странах мира. Это также направление развития буровой техники и бурового оборудования в нашей стране. В этом случае компания Huaxia Drilling Machinery Co., Ltd. успешно разработала буровую установку HYDX - 4 в соответствии с условиями Китая. Эта установка может заменить импортную продукцию. Может использоваться для разведки и разведки в геологических, металлургических, угольных, нефтегазовых, грунтовых и других отраслях. Буровая установка оснащена насосом с последовательным приводом двигателя. Подача и подъём ротора приведены в движение с помощью конструкции прямого толкания цилиндра, ход 3,5 м (11,5 фута). Вращение шпинделя осуществляется одним двигателем. Он имеет четыре механических диапазона передач, скорость может регулироваться бесступенчато, структура проста. Он легкий, легко переносимый; Мачта имеет функцию скольжения и контакта с землей; Гидравлический цилиндр для шпинделя; Он может быть сложен для транспортировки и переориентации. Диаметр отверстия шпинделя больше.
Два. Основные параметры Цифры в этих таблицах рассчитаны на основе опыта работы на местах и могут быть разумно предсказаны
Фактическая буровая мощность будет зависеть от инструментов и условий хранения, используемых буровых технологий и оборудования.
|
Дизельный двигатель Буровая мощность Сверло Главный насос |
Модель |
Cummins 6BTA 5.9-C180 (с водяным охлаждением с турбонаддувом и наддувом) |
|
Замена |
5.9L (1.56 US Gallons) |
|
|
Власть |
132Kw (180HP) |
|
|
Номинальная скорость вращения (заводские установки) |
2200rpm |
|
|
Гидравлический бак Вместимость главного подъёмника Возможности канатного крана Мачта |
BQ |
1000m(3280feet) |
|
NQ |
700m(2296 feet) |
|
|
HQ |
500m(1640 feet) |
|
|
PQ |
300m(984 feet) |
|
|
Буровой насос Ножный зажим Прочее Дизельный двигатель Буровая мощность |
Количество оборотов в минуту |
Четырехступенчатая / бесступенчатая передача 0 - 1100 RPM |
|
Максимальный крутящий момент |
4200 N·m(3108lbf·ft) |
|
|
Сохранить диаметр |
98mm(3.85 inch) |
|
|
Максимальная подъёмная способность шпинделя |
150 kN(33720 lbf) |
|
|
Максимальная мощность подачи |
60 kN(13480 lbf) |
|
|
Сверло |
Гидравлический насос Трехкратные насосы с осевыми поршневыми переменными используются для привода ротора, бурового насоса лебедки и выравнивания домкрата. С системой индукции нагрузки. |
Первый насос: 140LPM, 30MPA Второй насос: 120 LPM, 25 МПа Третий насос: 50 LPM, 20 МПа |
|
Главный насос |
Вместимость |
310 L (82 US Gallons) |
|
Гидравлический бак Вместимость главного подъёмника Возможности канатного крана Мачта |
Подъемная сила (однопроводная) |
57kN (12814 lbf) (голый барабан) |
|
Скорость подъема (одна линия) |
38 - 40 м / мин (голый цилиндр) |
|
|
Диаметр проволоки |
16 mm(0.62 inch) |
|
|
Длина проволоки |
50 m(164 feet) |
|
|
Буровой насос Ножный зажим Прочее Дизельный двигатель |
Подъемная сила (однопроводная) |
1200 кг (2646 фунтов) (голый цилиндр) |
|
Скорость подъема (одна линия) |
130 - 400 м / мин (голый цилиндр) |
|
|
Диаметр проволоки |
6 mm(0.23 inch) |
|
|
Длина проволоки |
1000 m(3280 feet) |
|
|
Буровая мощность Сверло Главный насос Гидравлический бак Вместимость главного подъёмника Возможности канатного крана Мачта Буровой насос |
Мачта |
9 m(29.52 feet) |
|
Угол установки мачты |
0°—90° |
|
|
Угол бурения |
От 45 градусов до 90 градусов по вертикали |
|
|
притяжение подачи |
15000kg(33075 lb) |
|
|
Податочная тяга |
6000kg(13230 lb) |
|
|
Тяга тяги |
3m or 6m(9.84feet or 19.68feet) |
|
|
такт подачи |
3500 mm(11.48ft) |
|
|
такт скольжения |
1100 mm(3.6ft) |
|
|
Ножный зажим Прочее |
Тип |
тройной плунжер возвратно - поступательного насоса |
|
Модель |
Вес 160 / 10 |
|
|
Дизельный двигатель |
Диапазон зажима |
55,5 - 110 мм (2,19 - 4,33 дюйма) |
|
Буровая мощность |
Вес (тип платформы) |
9300 Kg(20506 lb) |
|
Размер (длина х ширина х высота) |
5100×2200×2450mm |
|
|
Вид транспорта |
Гусеничный кран |
