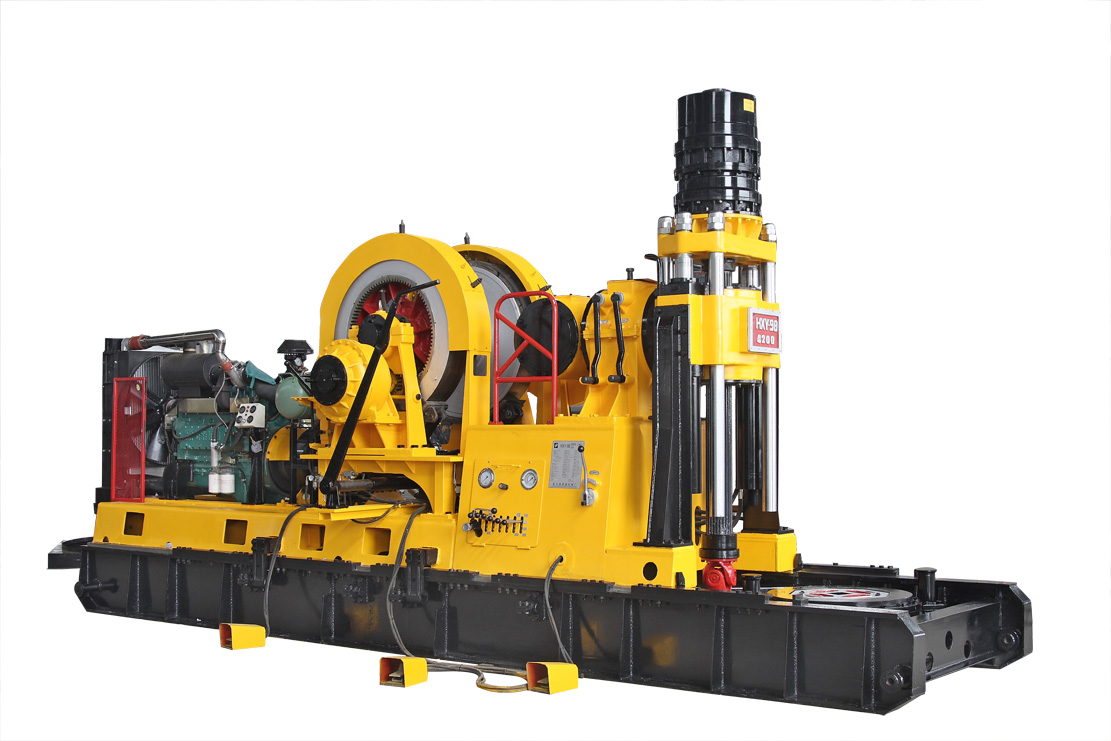

Продукция буровой установки HXY - 9B Введение буровой установки HXY - 9B - это новый тип технологии и оборудования для разведки глубокого отверстия, разработанный и разработанный на основе буровой установки HXY - 8B в соответствии с требованиями глубокого поиска в Китае. Применяется в основном в геологической, металлургической, угольной, гидрологической, инженерной и других отраслях промышленности, бурение алмазов и твердых сплавов в качестве основного бурового оборудования, также применяется к инженерно - геологической разведке, геологической разведке специальных отверстий, разведке неглубоких и средних слоев нефти и газа, вентиляции шахтных туннелей, дренажа, Тип HXY - 9B является роторным.
Буровая установка использует механизм сцепления с постоянным открытием, конструкция проста и компактна, расположение разумно, удобно в эксплуатации и обслуживании, надежность бурения сильна.
Технические характеристики
Буровая установка имеет несколько серий скоростей (10) и разумный диапазон скоростей с большим крутящим моментом низкой скорости. Таким образом, буровая установка имеет сильную техническую адаптивность и широкий диапазон использования, не только подходит для бурения с алмазным сердечником малого диаметра, но и отвечает требованиям бурения с твердым сплавом большого диаметра и некоторых инженерных буровых работ.
Буровая установка может быть разбита на несколько монолитных компонентов, что облегчает транспортировку и перемещение.
3. Простая конструкция, рациональная планировка, удобство обслуживания, обслуживания и ремонта.
Буровая установка имеет два типа инверторных оборотов, которые облегчают обработку аварий.
5, буровая установка имеет низкий центр тяжести, прочность закрепления, подвижной автомобиль стабилен, стабильность высокоскоростного бурения хорошая.
6. Полностью оборудован прибор, облегчающий наблюдение за различными параметрами бурения.
7.Управляющая рукоятка централизована, удобна в эксплуатации, проста и гибка.
8. Грязные насосы управляются независимо, а силовая конфигурация и компоновка аэродрома являются более гибкими.
9. Круглая кава может быть сконфигурирована в соответствии с потребностями пользователя, и для бурения скважины может быть непосредственно прижата веревочная бурильная труба без необходимости активного бурения.
10. Гидравлическая система оснащена ручным масляным насосом. Когда силовая машина не работает, масло под давлением все еще может быть доставлено в цилиндр подачи с помощью ручного насоса, а буровой инструмент в отверстии вытаскивается, чтобы избежать аварии с погребением.
11. лебедка оснащена водяными тормозами для обеспечения плавного и безопасного бурения при бурении глубоких отверстий. Параметры производительности
|
1.Основные параметры |
||
|
Глубина бурения Угол вращения вертикальной оси Размер (длина х ширина х высота) Вес буровой установки |
3400 м (73 мм обычная буровая труба) |
|
|
2800 м (89 мм обычная буровая труба) |
||
|
4200 м (буровая труба NQ) |
||
|
3200 м (бурильная труба HQ) |
||
|
Глубина бурения |
7005 × 2040 × 3400 мм (с двигателем) |
|
|
Угол вращения вертикальной оси Размер (длина х ширина х высота) |
7362 × 2040 × 3400 мм (с дизельным двигателем) |
|
|
19900кг (с электродвигателем) |
||
|
Вес буровой установки |
20500 кг (с дизельным двигателем) |
|
|
3400 м (73 мм обычная буровая труба) |
||
|
Ротор (при наличии машины мощностью 160 кВт, 1480 р / мин) |
||
|
Скорость вертикальной оси |
Низкий вперед. |
82;119;170;234;333r/min |
|
Скорость вперёд |
240;338;484;683;949r/min |
|
|
Низкая скорость заднего хода |
29r/min |
|
|
Скорость заднего хода |
84r/min |
|
|
Маршрут вертикальной оси |
950mm |
|
|
Максимальная подъёмная сила скважины |
643kN |
|
|
Максимальное давление скважины |
339kN |
|
|
Максимальный крутящий момент вертикальной оси |
18610N·m |
|
|
Максимальный обратный крутящий момент вертикальной оси |
52024N·m |
|
|
диаметр отверстия шахты |
118mm |
|
|
Скорость вращения |
Низкий вперед. |
28;41;58;80;114r/min |
|
Скорость вперёд |
82;116;166;234;326r/min |
|
|
Низкая скорость заднего хода |
10r/min |
|
|
Скорость заднего хода |
28r/min |
|
|
Максимальная статическая нагрузка ротора |
1335kN |
|
|
Максимальная подвижная нагрузка ротора |
720kN |
|
|
полный аэродинамических сил вращения ротора |
54155N·m |
|
|
максимальный обратный крутящий момент ротора |
151390N·m |
|
|
диаметр отверстия ротора |
494mm |
|
|
4. Кран (с двигателем мощностью 160 кВт, 1480 р / мин) |
||
|
Максимальная грузоподъемность одной веревки (третий уровень) |
165kN 45kN |
|
|
Скорость наддува (Tier 3) |
0.84;1.21;1.74;2.45;3.40m/s |
|
|
Диаметр каната |
26mm |
|
|
Объем барабана |
400m |
|
|
5. Мобильные устройства транспортных средств |
||
|
Переместить ход цилиндра |
800mm |
|
|
6. Гидравлические системы |
||
|
Установить рабочее давление системы |
16MPa |
|
|
Выдача зубчатого насоса |
50+25ml/r |
|
|
7. Мощность буровой установки |
||
|
Модель |
Y2-315L1-4Двигатель |
YC6M265L-D20Дизель |
|
Власть |
160kW |
170kW |
|
Скорость вращения |
1480r/min |
1500r/min |
